Рэзьбавыя фітынгі для труб

Фітынгі з разьбой выкарыстоўваюцца ў трубаправодных сістэмах, дзе aмеханічнае разьбовае злучэннез'яўляецца пераважней перад зваркай, асабліва ў лініях малога-праходу, злучэннях прыбораў, камунальных адгалінаваннях, кропках дрэнажу і вентыляцыі, а таксама зборках,-зручных для абслугоўвання. Для кованых сталёвых фітынгаў, агульная аснова спецыфікацыіASME B16.11, з разьбовымі канцамі, даступнымі ўNPT, BSPT або BSPP, звычайна пакрыццёад 1/8" да 4"і класы ціску, такія якКлас 2000, 3000 і 6000.

Рэзьбавы фітынг ніколі не варта набываць толькі па форме. Тры моманты, якія кантралююць прыняццетып разьбы, клас ціску, ігатунак матэрыялу.

Тып разьбыпавінны адпавядаць рынку чарцяжоў і атрымання праекта:

• ДНЯЗзвычайна выкарыстоўваецца ў нафтавых, газавых і агульных прамысловых сістэмах Паўночнай Амерыкі.
• BSPTтаксама з'яўляецца канічнай ніткай і шырока выкарыстоўваецца на многіх экспартных рынках.
• БСППз'яўляецца паралельнай разьбой і звычайна патрабуе ўшчыльняльнай шайбы, пракладкі або ўшчыльняльнага{0}}кольца замест аднаго ўмяшання разьбы.

Клас ціскупавінны супастаўляцца з умовамі праектавання лініі:

• 2000 год
• 3000 клас
• 6000 клас

Варыянты матэрыялаўзвычайна выбіраюцца па ўмове эксплуатацыі:

• ASTM A105для агульнага абслугоўвання вугляродзістай сталі
• ASTM A350 LF2для абслугоўвання пры нізкіх-тэмпературах
• ASTM A182 F304 / F316для ўстойлівага-каразійнага абслугоўвання
• ASTM A182 F11 / F22 / F91для сістэм сплаваў-з падвышанай тэмпературай

Для пакупнікоў, якія шукаюцьтабліца памераў рэзьбавых фітынгаў, найбольш карысным змесцівам старонкі з'яўляецца не выпадковая табліца ў стылі-каталога са скапіраванымі нумарамі. Практычны падыход - паказацьдыяпазон выбаруі растлумачыць, што дакладная геаметрыя-да-канца і разьбы пацвярджаеццаASME B16.11і ўказаны стандарт разьбы.

Для атрымання дакладных памераў цана або агляд чарцяжа павінны пацвердзіць:

• тып фітынга
• намінальны памер
• клас ціску
• разьба стандартная
• гатунак матэрыялу

A разьбовая трубная муфтаз'яўляецца адным з найбольш часта замоўленых каваных фітынгаў у трубаправодах малога{0}}праходу. Ён выкарыстоўваецца для прамога злучэння двух канцоў труб з разьбой і часта сустракаецца ў камунальных сістэмах, прыборных адводах, пакетах салазоў і ў працах па замене тэхнічнага абслугоўвання.

З пункту гледжання закупак асноўныя праверкі разьбовай трубаправоднай муфты:

• разьба стандартная: NPT, BSPT або BSPP
• клас ціску: 3000 або 6000 з'яўляюцца звычайнымі для малых-працаў
• гатунак матэрыялу: A105, LF2, F304, F316 і інш.
• якасць апрацоўкі: чысты профіль разьбы і правільнае прыняцце калібра
• прасочвальнасць: маркіроўка і MTR, звязаныя з нумарам цеплавой

Разьбовая трубаправодная муфта гучыць проста, але калі тып разьбы няправільны, дэталь становіцца непрыдатнай для выкарыстання на месцы. Вось чаму заказы на злучэнне заўсёды павінны складацца ў поўным фармаце заказу, напрыклад:

прыклад:

ASME B16.11, разьбовае поўнае злучэнне, 1 цаля, NPT, клас 3000, ASTM A105, колькасць ___

Фітынгі для труб з разьбой 1/2 цаліз'яўляюцца аднымі з найбольш часта пераўпарадкаваных памераў у трубаправодах малога{0}}праходу, таму што яны знаходзяцца менавіта ў тым дыяпазоне, дзе мае значэнне зручнасць мантажу, але парушэнне ўшчыльнення, выкліканае дрэнным кантролем разьбы, па-ранейшаму часта сустракаецца. У рэальных праектах гэты памер шырока выкарыстоўваецца для падключальных-ліній прыбораў, калектараў манометра, злучэнняў каранёвага клапана, дрэнажных і вентыляцыйных кропак, ліній адбору пробаў, ліній прамывання ўшчыльненняў, галін дазавання хімічных рэчываў і кампактных злучэнняў салазкоў.

Для нарыхтоўчых груп гэта не «маленькі і просты» пункт. Часта гэта адзін з самых простых памераў, які можна недаацаніць, і адзін з самых хуткіх для стварэння праблем на месцах, калі форма разьбы, апрацоўка або выбар класа няправільныя. Фітынг 1/2 цалі можа выглядаць прымальна візуальна, але каліглыбіня разьбы, конусность, крок, аздабленне грэбня або ўваходная фаскане кантралюецца належным чынам, праблемы з устаноўкай выяўляюцца адразу.

АгульныФітынгі для труб з разьбой 1/2 цаліўключаюць:

• муфта- прамое злучэнне паміж двума канцамі труб з разьбой
• локаць- змяненне кірунку ў кампактных участках трубаправода

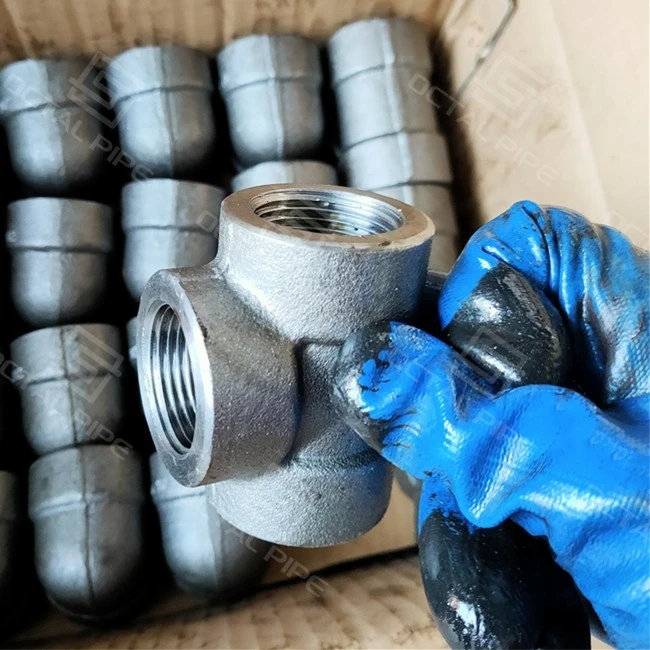

• трайнік- разетка для датчыкаў, клапанаў і-адводаў
• саюз- здымнае злучэнне для абслугоўвання-зручных вузлоў
• відэлец- зачыняе нявыкарыстаныя адтуліны
• шапка- канцавое замыканне для вонкавых разьбовых злучэнняў
• сасок- кароткае разьбовае злучэнне паміж фітынгамі або клапанамі
• нітачка- разгалінаванне ад большага загалоўка да малой-разьбовай лініі

1-цалевы рэзьбавы фітынг для трубзвычайна выкарыстоўваюцца ў невялікіх тэхналагічных лініях, хімічных платформах, сістэмах сціснутага паветра, контурах ачысткі вады і здымных разгалінаваннях, дзе доступ да тэхнічнага абслугоўвання мае значэнне. Гэты памер часта з'яўляецца кропкай, з якой пакупнікі пачынаюць параўноўваць не толькі тып абутку, але іКлас 3000 супраць класа 6000, вугляродзістая сталь супраць нержавеючай сталі і NPT супраць BSPT/BSPP, таму што цяпер фітынг мае больш непасрэдны ўплыў на надзейнасць герметызацыі, устойлівасць разгалінаванняў і доўгатэрміновую-працаздольнасць.

З пункту гледжання закупак,1-цалевы рэзьбавы фітынг для трубне варта заказваць як простае апісанне тавару. Больш моцная PO павінна вызначацьASME B16.11, тып фітынга, памер 1 цаля, стандарт разьбы, клас ціску, клас матэрыялу і патрабаванні да праверкі/дакументацыі. На практыцы найбольш частымі праблемамі пры такім памеры з'яўляюццанеадпаведнасць разьбы, ранняе звязванне падчас зборкі і слабы кантроль прасочвальнасці, таму пакупнікі звычайна звяртаюць больш пільную ўвагуправерка калібра ніткі, маркіроўка і выраўноўванне MTRперад адпраўкай.

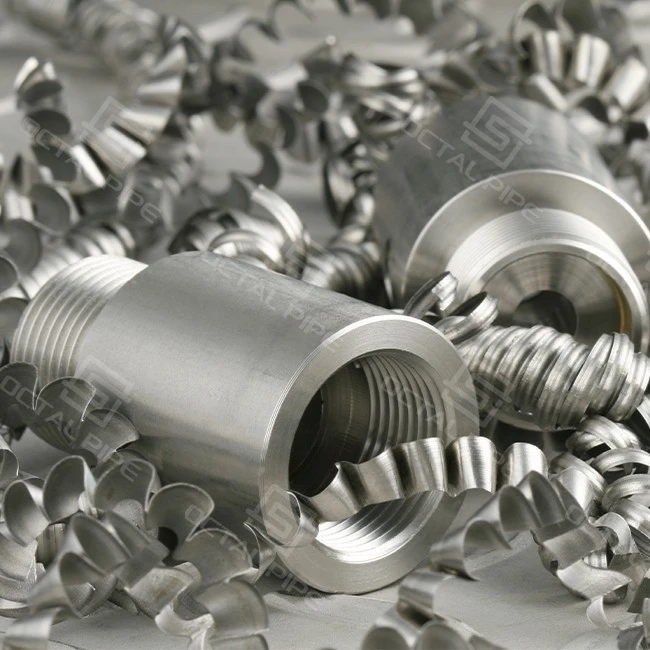

Рэзьбавыя фітынгі для працы пад ціскам звычайна вырабляюцца зкованые нарыхтоўкі, з наступнай механічнай і тэрмічнай апрацоўкай у залежнасці ад маркі матэрыялу. Гэты працэс мае значэнне, таму што канчатковая прадукцыйнасць мантажу залежыць не толькі ад намінальнага памеру. Гэта залежыць ад:

• цэласнасць ніткі
• канцэнтрычнасць
• таўшчыня пляча
• бесперапыннасць ствала
• паслядоўная мяжа ціску

Для праверкі заказы-на разьбовыя фітынгі высокай вартасці павінны ўключаць:

• праверка памеру ніткідля NPT/BSP
• праверкі памераўпа крытычных асаблівасцях
• праверка маркіроўкідля памеру, гатунку, класа і колькасці цеплыні
• Адсочванне справаздачы аб выпрабаваннях MTR / млына
• MT / PTкалі патрабуецца
• гідрастатычнае або пнеўматычнае выпрабаваннекалі гэта прадугледжана заказам або спецыфікацыяй праекта

Рэзьбавы фітынг - гэта каваны або апрацаваны фітынг з унутранай або вонкавай трубаправоднай разьбой, які выкарыстоўваецца для злучэння труб, клапанаў, інструментаў або адводаў без зваркі. У кованых сталёвых сістэмах звычайна вырабляюцца рэзьбавыя фітынгіASME B16.11і пастаўляюцца ў такіх тыпах злучэнняў, якNPT, BSPT і BSPP.

Звычайна яны выкарыстоўваюцца, калі праект мае патрэбу ў:

• больш хуткая зборка
• прасцейшая замена
• менш гарачай працы на месцы
• кампактная мала{0}}ўстаноўка
• зручныя для абслугоўвання-макеты трубаправодаў

У рэальных праектах часта сустракаюцца рэзьбавыя фітынгікантрольна-вымяральныя лініі, мала{0}}аб'ёмныя разгалінаванні, інжынерныя камунікацыі, каналізацыя, вентыляцыйныя адтуліны і вузлы,-усталяваныя на салазкахдзе хуткая зборка і здымнасць маюць значэнне.

Асноўным недахопам рэзьбавых фітынгаў з'яўляецца тое, штовынік герметызацыі ў значнай ступені залежыць ад правільнай формы разьбы, правільнай практыкі зборкі і правільнага метаду герметызацыі. Калі заказаны няправільны стандарт разьбы, злучэнне можа выглядаць правільным па памеры, але ўсё роўна выйдзе з ладу падчас падганяння-або ўцечка падчас абслугоўвання.

Тыповыя рызыкі ўключаюць:

• Несупадзенне NPT і BSP
• пашкоджаныя ніткі падчас транспарціроўкі або ўстаноўкі
• няправільны выбар класа ціску
• недастатковы метад герметызацыі на сістэмах з паралельнай разьбой
• занадта-зацягванне, якое пашкоджвае нітку
• слабая дакументацыя QA, якая затрымлівае прыём

Гэта не значыць, што рэзьбавыя фітынгі ненадзейныя. Значыць, патрабуюцьлепшая спецыфікацыя дысцыплінычым мяркуюць многія пакупнікі.

Не зусім. У паводзінах прамысловага пошуку,падстава трубы з разьбойгэта больш шырокі і менш дакладны тэрмін. Гэта можа адносіцца да амантажная аснова, апорны кампанент, фурнітура ў стылі-падлогавага фланца, фурнітура для лямпаў/парэнчаў або канструктыўная разьбовая прылада, у той час як арэзьбавы фітынгу закупцы трубаправодаў звычайна азначае кампанент-, які змяшчае ціск, выраблены ў адпаведнасці з вызначаным стандартам трубаправодаў, такім якASME B16.11. Іншымі словамі, падстава трубы з разьбой можа быць механічнай апорай або абсталяваннем, але фітынг з разьбой з'яўляецца часткаймяжа ціскуі павінны быць выбраны з значна больш жорсткім тэхнічным кантролем.

Гэта адрозненне мае значэнне пры закупках, таму што логіка пакупкі зусім іншая. Праўдатрубаправод з разьбойварта замовіцьтып фітынга, намінальны памер, стандарт разьбы (NPT / BSPT / BSPP), клас ціску (2000 / 3000 / 6000), клас матэрыялу і патрабаванні да праверкі / дакументацыі. Невыразны пошукавы тэрмін, напрыкладпадстава трубы з разьбойне паведамляе пастаўшчыку, ці з'яўляецца тавар амуфта, калена, трайнік, штуцэр, заглушка, каўпачок або разьбовая муфта, і ў ім нічога не гаворыцца пра клас, спосаб герметызацыі або прасочвальнасць. На практыцы такія расплывістыя фармулёўкі з'яўляюцца адным з самых хуткіх спосабаў стварыць памылкі цытат, неадпаведнасць патокаў або затрымкі пры атрыманні.

Для сістэм трубаправодаў дэталь павінна адпавядацьпрацоўны ціск, спосаб герметызацыі і стандарт ўстаноўкі, а не толькі візуальную форму. Для апорнага-стылю «асновы» можа спатрэбіцца толькі адпаведнасць памераў і ідэнтыфікацыя асноўнага матэрыялу, у той час як рэзьбавы фітынг таксама павінен задавальняцьдакладнасць разьбы, рэйтынг класа, якасць апрацоўкі, маркіроўка і прасочвальнасць MTR. Калі фактычным патрабаваннем праекта з'яўляюцца прамысловыя трубаправоды, выкарыстанне "разьбовай асновы трубы" як тэрмін запыту на прапанову занадта вольны; больш бяспечны шлях - напісаць частку як належнуюрэзьбавы фітынгапісанне.

Моцны радок RFQ павінен уключаць дастаткова дэталяў, каб пазбегнуць несупадзення патокаў або класаў. Практычны фармат:

ASME B16.11 + тып/малюнак фітынга + памер + стандарт разьбы + клас ціску + клас матэрыялу + патрабаванні да праверкі/дакументацыі + колькасць

Прыклад 1
ASME B16.11, калена з разьбой 90 градусаў, 1/2 цалі, NPT, клас 3000, ASTM A105, патрабуецца MTR, колькасць ___

Прыклад 2
ASME B16.11, разьбовая поўная муфта, 1 цаля, BSPT, клас 6000, ASTM A182 F316, патрабуецца MT + MTR, колькасць ___

Прыклад 3
ASME B16.11, разьбовы роўнатрайнік, 3/4 цалі, NPT, клас 3000, ASTM A350 LF2 CL1, нізкі-тэмпературны рэжым, колькасць ___

Для праектных заказаў даданне дакладнага ўзору падганяння і аб'ёму праверкі дапамагае скараціць перагляд расцэнак, спрэчкі пры атрыманні і затрымкі пры ўсталёўцы.

Звязацца зараз

FAQ



01. Як у заказе на пастаўку павінны быць указаны рэзьбавыя фітынгі для труб, каб пазбегнуць неадпаведнасці?

У поўным заказе павінна быць указанаASME B16.11, тып фітынга,памер, Стандарт разьбы (NPT / BSPT / BSPP), клас ціску (2000 / 3000 / 6000), гатунак матэрыялу, колькасць і ўсе неабходныя праверкі або дакументы. Гэта самы хуткі спосаб пазбегнуць несупадзення патокаў і адмовы ад кантролю якасці.

02. Што трэба праверыць у табліцы памераў рэзьбавых фітынгаў перад замовай?

Пакупнікі павінны пацвердзіцьнамінальны памер, клас ціску, тып разьбы і тып фітынгапершы. Дакладныя памеры ад-да-канца і разьбы павінны быць правераны ў адпаведнасці з прыдатныміТабліцы ASME B16.11, таму што памеры адрозніваюцца ў залежнасці ад тыпу, памеру і класа.

03. У чым галоўная розніца паміж рэзьбавымі фітынгамі NPT, BSPT і BSPP?

ДНЯЗіBSPTз'яўляюцца канічныя ніткі, у той часБСППз'яўляецца паралельнай ніткай. Гэта азначае, што метад герметызацыі адрозніваецца, і гэтыя стандарты разьбы адрозніваюццане ўзаемазаменныяу закупках. Фітынг патрэбнага памеру, але няправільнай формы разьбы можа выйсці з ладу падчас мантажу.

04. Што трэба праверыць пры куплі трубаправоднай муфты з разьбой, асабліва памераў 1/2 цалі і 1 цалі?

Для аразьбовая трубная муфта, асабліваФітынгі для труб з разьбой 1/2 цаліі1-цалевы рэзьбавы фітынг для труб, ключавыя праверкі ёсцьпрыняцце калібра разьбы, клас ціску, клас матэрыялу, якасць апрацоўкі і прасочвальнасць. У гэтых звычайных малых-памераў адтулін дакладнасць разьбы непасрэдна ўплывае на ўшчыльненне і хуткасць зборкі.

05.Якія дакументы праверкі найбольш важныя для рэзьбавых фітынгаў перад адпраўкай?

Самыя важныя праверкі перад адпраўкай-go/no-ісці праверка калібра ніткі, кантроль памераў, пацвярджэнне маркіроўкі іMTR / адсочванне нумара цяпла. Пакупнікам таксама можа спатрэбіцца абслугоўванне з большай-рызыкойMT/PTабогідрастатычныя / пнеўматычныя выпрабаваннікаб паменшыць спрэчкі пры атрыманні і затрымкі ўстаноўкі.
